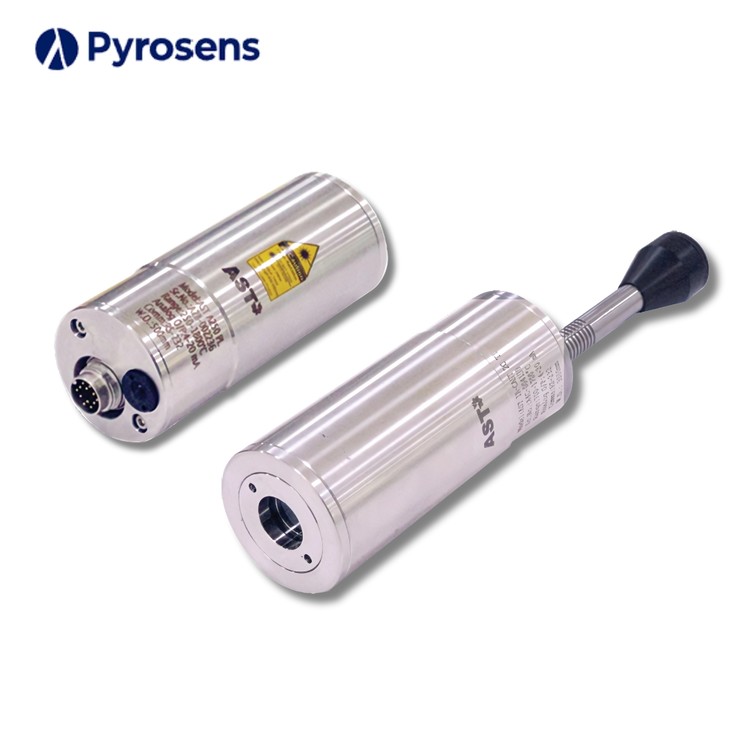

| Model | A250C PL/TL | A450C PL/TL |
| 온도 범위 (아날로그 하위 범위 조절 가능) | 350°C to 1000°C 450°C to 1350°C | 600°C to 1600°C 800°C to 2500°C |
| 파장대역 | 1.5µm/1.6 µm | 0.7….1.15 µm |
| 검출 소자 | InGaAs/InGaAs | Si/Si |

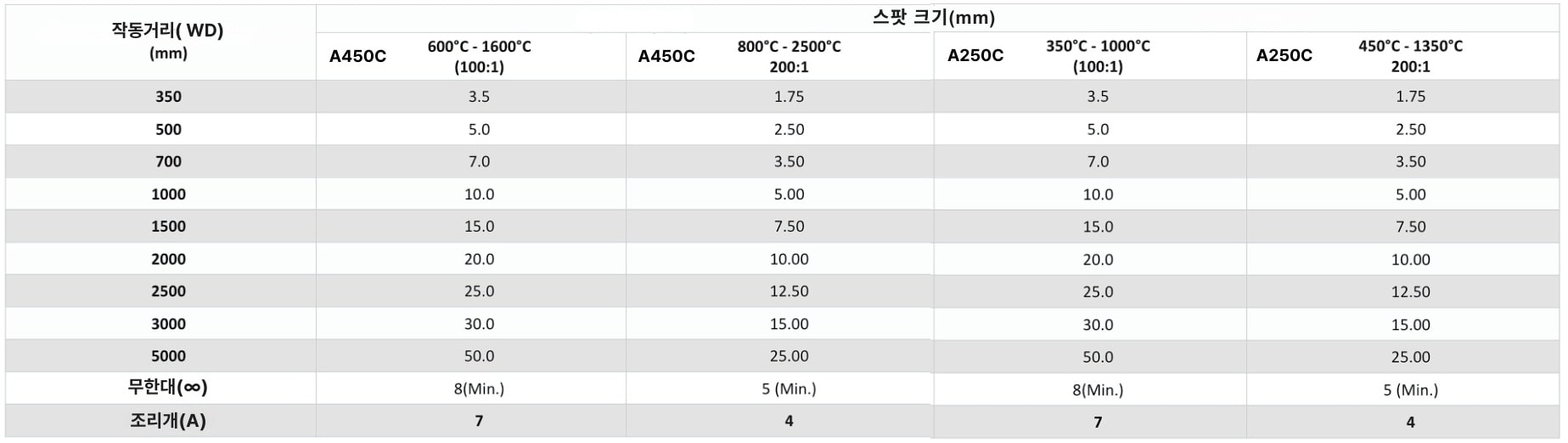

| 스팟 크기 비율까지의 거리 (D:S 비율) | 100:1 (350°C….1000°C) 200:1 (450°C….1350°C) | 100:1 (600°C….1600°C) 200:1 (800°C…..2500°C) |
| 방사율 기울기 (ε1 / ε2) | 0.75…1.25 기울기 조절가능 (Two color mode) | 0.75…1.25 기울기 조절가능 (Two color mode) |
| 반응 속도 | 100 msec, 최대 10sec까지 조정가능 | 20 msec, 최대 10sec까지 조정가능 |
| 정확성 | 측정값의 ± 0.5% + 1°C | 측정값의 ± 0.5% + 1°C |
| 반복성 | 측정값의 ±0.1% + 1°C | 측정값의 ±0.1% + 1°C |
| 조준 옵션 | 레이저 파일럿 라이트(PL), 렌즈(TL) | 레이저 파일럿 라이트(PL), 렌즈(TL) |
| 아날로그 출력 | 0-20mA, 4-20mA, 0-10V (사용자 선택 가능) | 0-20mA, 4-20mA, 0-10V (사용자 선택 가능) |
| 디지털 출력 | Bluetooth V2.0 RS-232/RS-485/RTU Modbus Serial Interface *한번에 하나의 디지털출력만 가능 | Bluetooth V2.0 RS-232/RS-485/RTU Modbus Serial Interface *한번에 하나의 디지털출력만 가능 |
| 작동 온도 범위 | 0°C…….70°C 0°C…..200°C (수냉 자켓 장착시) | 0°C…….70°C 0°C…..200°C (수냉 자켓 장착시) |
| 보관 온도 범위 | -20°C…70°C | -20°C…70°C |

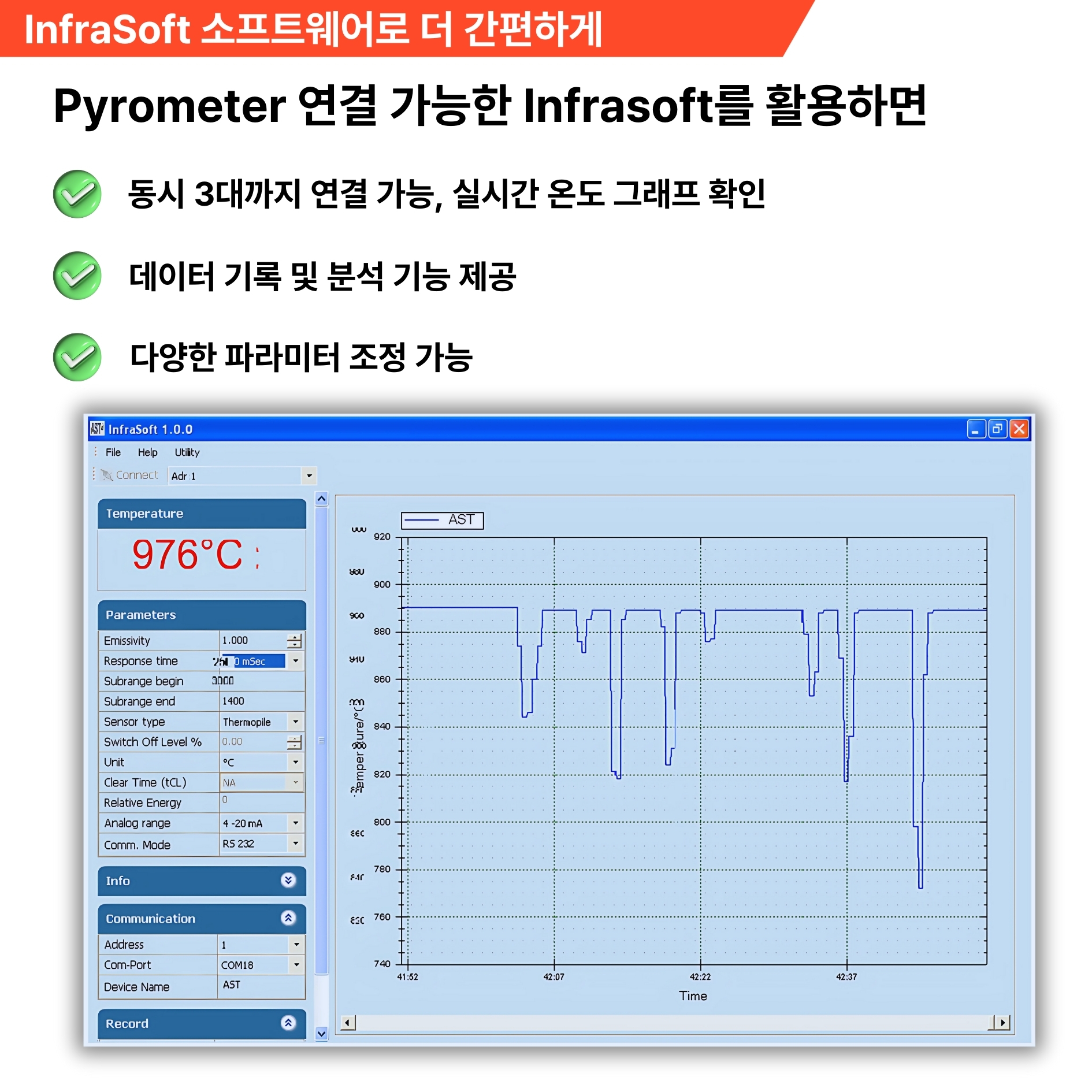

| 소프트웨 통해 조정 가능한 매개변수 및 기능 | 방사율, 방사율 기울기, 응답시간, 클리어 시간(피크 피커), 스위치 오프 레벨, 아날로그 출력, 아날로그 범위(하위 범위), 센서종류(2-color 또는 1-color), 온도단위(°C/°F), 통신모드 (Comm.모드), 기록기능 등 | 방사율, 방사율 기울기, 응답시간, 클리어 시간(피크 피커), 스위치 오프 레벨, 아날로그 출력, 아날로그 범위(하위 범위), 센서종류(2-color 또는 1-color), 온도단위(°C/°F), 통신모드 (Comm.모드), 기록기능 등 |
| 전원 공급 장치 | 역전압 보호 기능이 있는 12V to 28V DC | 역전압 보호 기능이 있는 12V to 28V DC |
| 소비 전력 | 최대 2.5W | 최대 2.5W |
| 레이저 전원 | <1 mW | <1 mW |
| 보호 등급 | Ip65 | Ip65 |
| 하우징 | 스테인레스 스틸 | 스테인레스 스틸 |
| 절연 | 전원 공급 장치, 디지털 출력 및 아날로그 출력은 전기적으로 서로 절연되어 있음 | 전원 공급 장치, 디지털 출력 및 아날로그 출력은 전기적으로 서로 절연되어 있음 |
| 작동 습도 범위 | 10-95%, 비응축 조건 | 10-95%, 비응축 조건 |

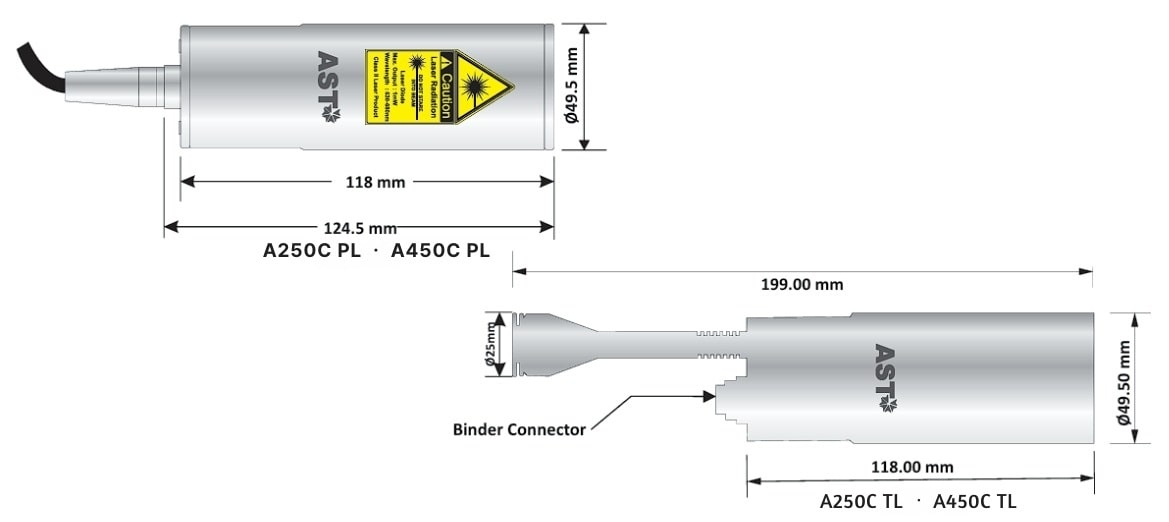

| 무게 및 크기 | 600g, 직경= Ø 49.5 mm; 길이=118mm | 600g, 직경= Ø 49.5 mm; 길이=118mm |
Q1. AST A250C와 A450C의 차이점은 무엇인가요?

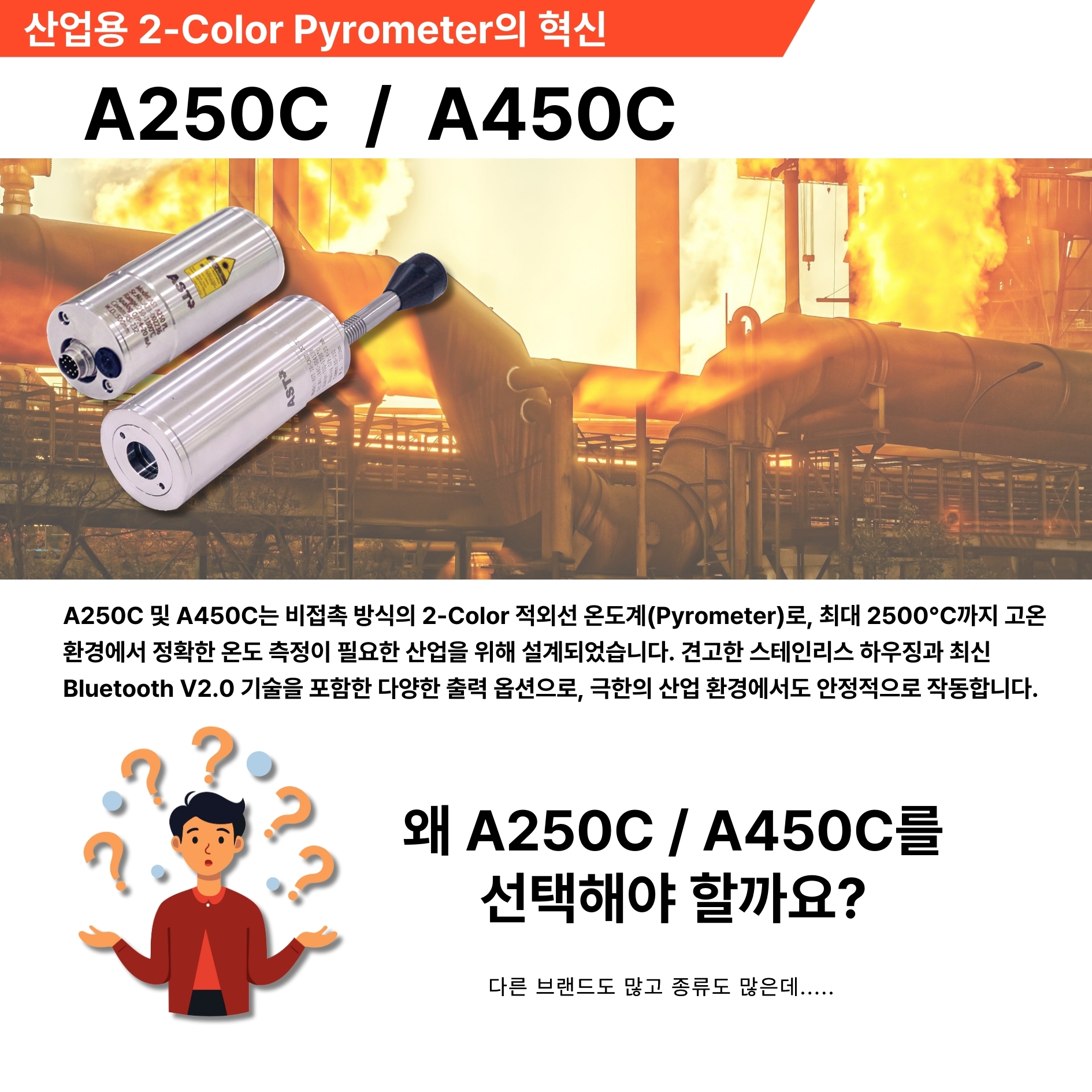

A1. 두 제품 모두 2-Color Pyrometer 기술을 적용하여 방사율 변화, 먼지, 연기 등의 영향을 최소화하며 정밀한 온도 측정이 가능합니다. 하지만 온도 측정 범위가 다르며, 적용되는 산업이 조금씩 다릅니다. A450C는 A250C보다 더 높은 온도 측정이 가능하여, 초고온 환경에 적합합니다.

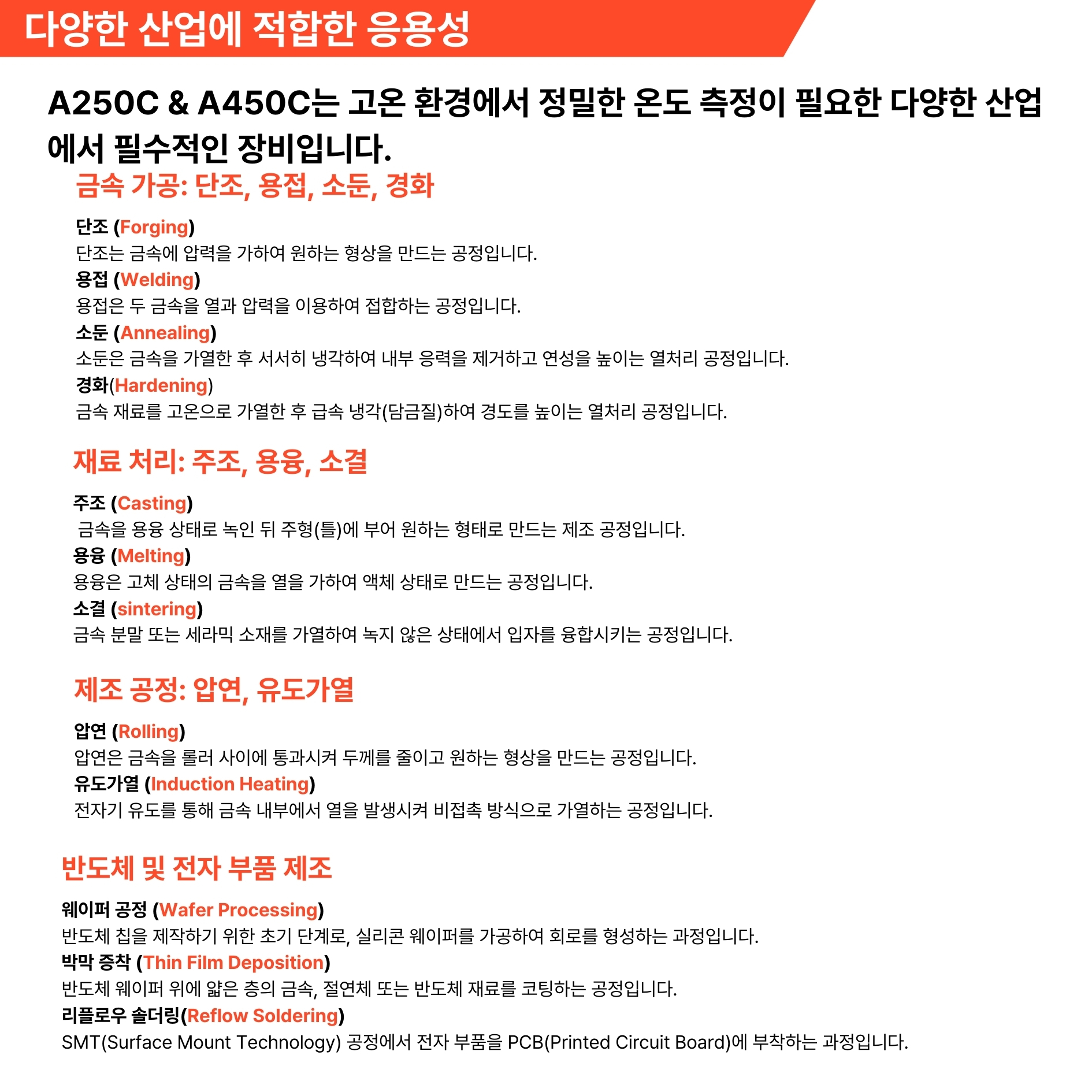

✔ AST A250C: 350°C ~ 1350°C → 금속 가공, 열처리, 반도체 공정 등
✔ AST A450C: 600°C ~ 2500°C → 제철소, 용광로, 유리·세라믹 산업 등
Q2. 2-Color Pyrometer는 어떤 장점이 있나요?
A2. 일반적인 1-Color Pyrometer는 방사율 변화, 연기, 먼지 등의 환경적 영향을 받을 수 있지만, 2-Color Pyrometer는 두 개의 파장 비율을 이용하여 측정하기 때문에 이러한 영향을 최소화하면서도 높은 정확도를 유지할 수 있습니다. 다시 말해 열악한 환경에서도 오차를 줄이고 신뢰성 높은 측정이 가능합니다.
Q3. AST A250C & A450C는 어떤 출력 및 통신 방식을 지원하나요?
A3. 두 제품 모두 산업 자동화 시스템과 호환되도록 다양한 출력 및 통신 방식을 지원하여 설치 환경에 맞게 선택하여 사용할 수 있습니다.
✔ 아날로그 출력: 0-20mA, 4-20mA, 0-10V (PLC 및 공정 제어 시스템과 연동)
✔ 디지털 출력: RS-485(Modbus RTU), RS-232 (원격 모니터링 및 자동화 시스템 통합 가능)
✔ Bluetooth V2.0 지원 (무선 데이터 전송 가능)
Q4. AST A250C & A450C는 설치 시 어떤 점을 주의해야 하나요?

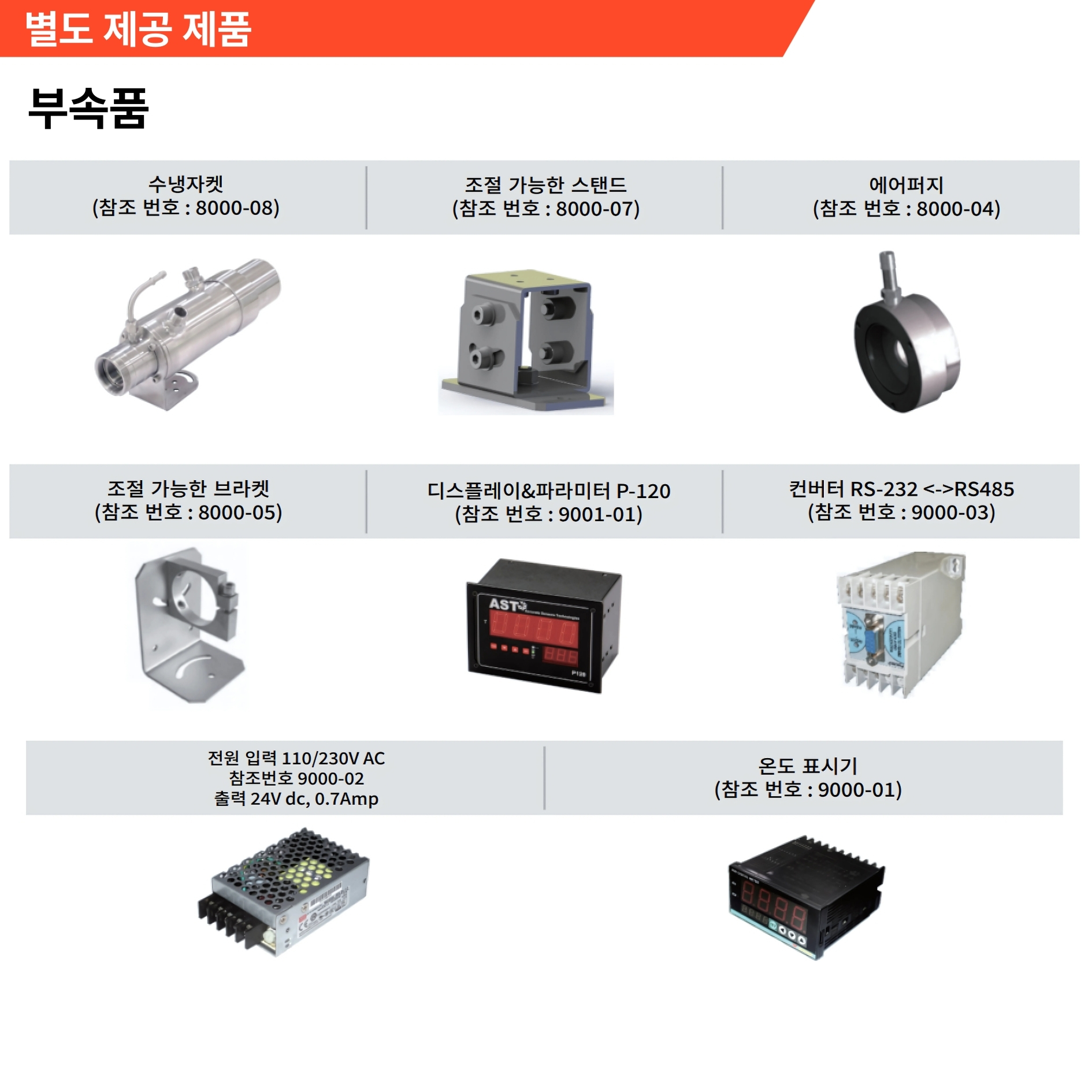

A4. 정확한 온도 측정을 위해 다음 사항을 점검해야 하며, 설치 환경에 따라 적절한 액세서리를 추가하면 장비 수명을 연장할 수 있습니다.
✔ 작동 거리(Working Distance)를 유지하여 Spot Size가 적절한지 확인

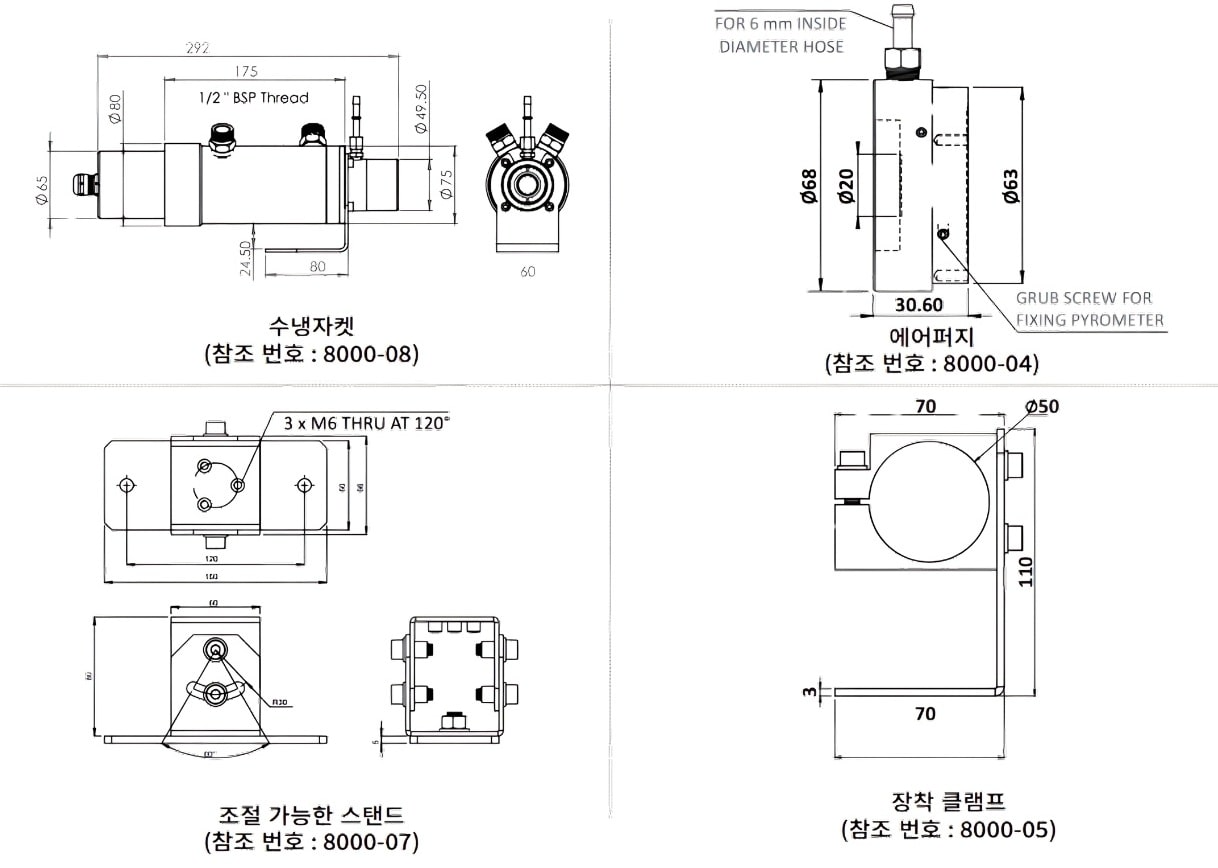

✔ 렌즈가 오염되지 않도록 Air Purge Unit(에어 세척 장치) 사용 권장
✔ 고온 환경에서는 Water Cooling Jacket(수냉 재킷) 사용
✔ 진동이 있는 환경에서는 견고한 브라켓을 사용하여 고정
Q5. AST A250C & A450C는 유지보수가 필요한가요?
A5. 두 제품 모두 IP65 등급의 견고한 스테인리스 하우징을 적용하여 유지보수가 최소화된 설계입니다. 하지만 장기간 사용 시 정확한 온도 측정을 유지하기 위해 주기적인 점검(렌즈 청소, 케이블 및 커넥터 상태 확인 등)이 필요합니다.
