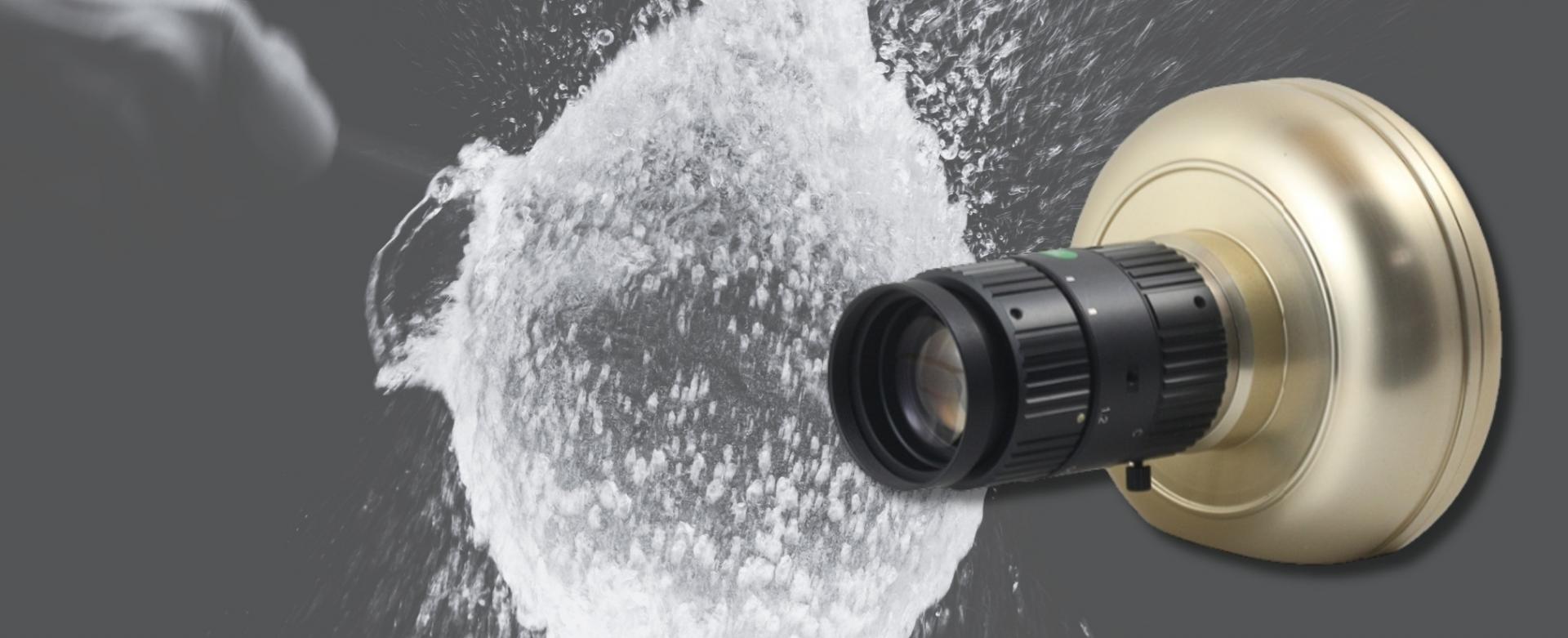

        보급형 슬로모션 분석 솔루션

초고속카메라 AZ9501

Mega Speed MAX V 시리즈 고속카메라 | 산업 연구 및 품질 관리용 1000fps~3000fps 촬영 기능 제공

 산업·연구·교육 현장에서 ‘순간’을 포착해야 할 때, 가장 접근성이 좋은 고속카메라를 찾고 있다면 AZ9501 Slow Motion Camera는 최적의 선택입니다. 전원 어댑터 없이 USB 3.0 한 케이블로 구동, 1.3M 글로벌 셔터 CMOS 센서 기반의 최대 2,420fps 촬영,  풀패키지 구성(렌즈·조명·삼각대·케이스 제공)까지 포함된 가성비 최고 보급형 고속카메라 솔루션입니다.

왜 AZ9501를

선택해야 할까요?

다른 브랜드도 많고 종류도 많은데.....

        선택의 이유

글머리 이미지  강력한 초고속 촬영 성능

Mega Speed MAX V 시리즈 초고속 카메라 | V1, V2L, V3 모델별 1000fps~3000fps 촬영 성능
  1280×1024 해상도 기준 210fps
  256×256 해상도 기준 최대 2420fps
 📌 저렴하지만 실용적인 프레임 속도로 공정·기계동작·교육·연구 등 보급형 범주에서 충분히 활용 가능

글머리 이미지 초보자도 바로 사용 가능한 풀패키지

  카메라 + 렌즈 + 조명 + USB 케이블 + 트리거 + 삼각대 ×2 + 하드케이스가 모두 포함된 풀패키지
 📌 타사 대비 압도적인 구성품으로 렌즈·조명·삼각대·케이스까지 포함되어 추가 지출 최소화

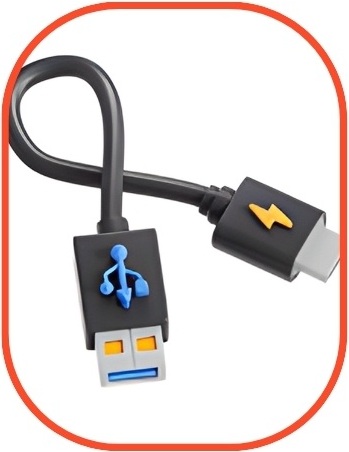

글머리 이미지 전원 & 데이터 일체형 USB 3.0

  전원 어댑터 없이 USB 3.0 케이블로 카메라 구동

글머리 이미지 1.3MP Global Shutter CMOS

  Global Shutter 적용으로 빠르게 움직여도 형체가 선명하게 포착
   Motion Blur를 억제하여 초고속 움직임 분석에 최적화
 📌 Motion Blur(모션 블러)란? 카메라가 이미지를 찍는 동안 피사체가 움직이면 생기는 흐릿한 잔상

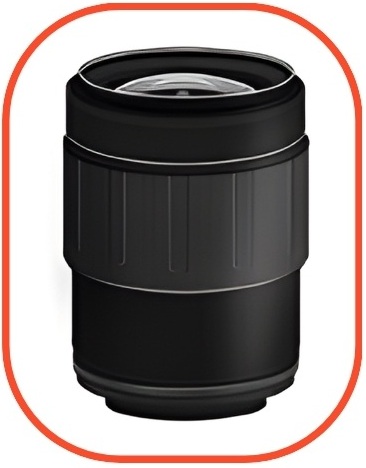

글머리 이미지 C-마운트 렌즈 호환

  기본 제공 렌즈 포함 (Computar 75mm F2.8) 다양한 C-mount 렌즈 선택 가능

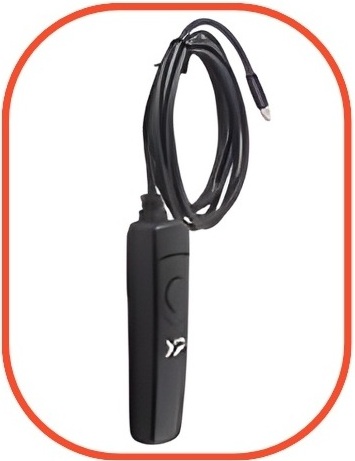

글머리 이미지 Trigger 버튼 & 외부 I/O 지원

  버튼 한 번으로 촬영 타이밍을 직접 지정 가능
   외부신호(센서·장비·제어 시스템에서 들어오는 트리거 신호) 연동 가능

        초고속카메라 AZ9501 응용 분야

 산업용 검사


• 회로 차단기 동작 분석 : 접점 이동 속도, 차단 시간, 스프링 릴리즈 타이밍을 프레임 단위로 불완전 차단·지연 동작 원인을 정밀 분석

• 모터·기구부 동작 불량 원인 분석 : 모터 샤프트 편심, 벨트 미끄럼, 기어 백래시 등 고속 진동·간헐적 슬립 현상 시각화

• 기계 충돌·스파크 관찰 : 금속 접촉 시 발생하는 미세 스파크 및 파손 개시 시점을 포착하여 안전성과 수명을 검증

연구·교육


• 물리 실험, 유체역학(FD) : 공기 및 유체 흐름 변화, 와류 생성·충돌·분리 현상을 슬로모션으로 분석

• 재료 변형/파단 순간 관찰 : 인장·압축·충격 시험에서 크랙(균열) 시작점과 파단 전 변형 거동을 정확히 기록

• 생명과학 동작 분석 : 동물/곤충의 빠른 움직임, 근육 반응·섬유 수축 속도 측정 등 실험 행동학 연구에 활용

스포츠·기록·R&D


• 공·장비 충돌 분석 : 공의 회전(스핀), 라켓·배트의 임팩트 순간, 반발 탄성 및 에너지 전달을 계산

• 동작 최적화 연구 : 운동선수의 관절 가동 범위, 지면 반력, 타격 타이밍을 정량 분석하여 퍼포먼스 개선

        초고속카메라 AZ9501 제품사양

글머리 이미지초고속카메라 AZ9501 사양


모델AZ9501
CMOS1.3 메가 픽셀, 1/2 "광학 포맷
Speed @Max Res.210 FPS
Res 대 FPS1280 * 1024 @ 210 FPS
1024 * 1024 @ 260 FPS
1024 * 768 @ 346 FPS
640 * 480 @ 825 FPS
512 * 512 @ 950 FPS
256 * 256 @ 2420 FPS
최대 속도2420 FPS
픽셀 비트 심도10 비트 CMOS
최대 셔터1 us
최대 해상도1280 * 1024
빛의 감도모노 ISO 400-6400 (단색)
픽셀 크기4.8 ㎛ Sq.
표준 메모리호스트 PC
이미지 출력*.bmp/*.jpg/*.png
비디오 출력MPEG2 (* .mpg) /H.264 (* .mp4)
전원 입력USB 3.0
카메라 제어USB 3.0 초고속
외부 트리거트리거 버튼 & 확장 I / O 커넥터
디스플레이 또는 LED듀얼 컬러 LED
호환 렌즈C 마운트
소프트웨어 라이센스필요 없음
주택알류미늄
크기80 (L) * 74 (W) * 40 (H) mm
무게180g 렌즈 제외
작동 온도0 ~ 40 ℃
작동 RH %20 ~ 80 % RH
보관 온도-20 ~ 60 ℃
보관 RH %20 ~ 95 % RH
업그레이드 가능USB 3.0은 업그레이드 가능
원산지대만
표준 패키지카메라, 렌즈, LED 라이트 세트, USB 3.0 케이블,
원격 트리거, 휴대용 케이스, CD, 사용 설명서, 삼각대
C 마운트 렌즈 옵션표준 : 컴퓨 터 M7528-MP 2/3 "75mm F / 2.8
옵션 : 컴퓨 터 M3Z1228C-MP 2/3 "12 ~ 36mm F / 2.8
요청시 더 많은 C 마운트 렌즈 사용 가능
호환 PC- i3 CPU, 8GB RAM, USB 3.0 이상
-Win7 & Win8 & Win 10


글머리 이미지 초고속카메라 AZ9501 전용 소프트웨어 HiBestViewer


소프트웨어의 주요 기능


1️⃣ Acquire View (촬영 준비 화면)


핵심 목적 : 빠른 프리뷰 + 트리거 기반 시퀀스 저장

카메라의 촬영 설정을 조정하고 Preview 상태에서  Trigger 버튼 또는 외부 트리거로 고속 이미지 시퀀스를 메모리에 저장

하는 화면입니다.

📌 촬영 준비(촬영 환경 셋업) + 트리거 → 메모리에 저장 과정




2️⃣ Strip View (시퀀스 탐색 & Export 화면)


핵심 목적 : 저장된 원본 이미지 시퀀스를 타임라인 방식으로 탐색

저장된 프레임을 썸네일로 연속 확인하고 관심 구간을 빠르게 찾는 화면입니다.

📌 찾고 싶은 순간을 골라서 결과물로 저장하는 화면




3️⃣ Working View (분석 화면)


핵심 목적 : 프레임별 분석 및 코멘트 작업

저장된 프레임을 플레이하거나 분석 정보를 표시합니다.

 📌 촬영된 장면을 분석하고 코멘트를 달며 확인하고 분석하는 화면


이 모든  기능을 무료로 제공합니다.



        기본 제공 제품

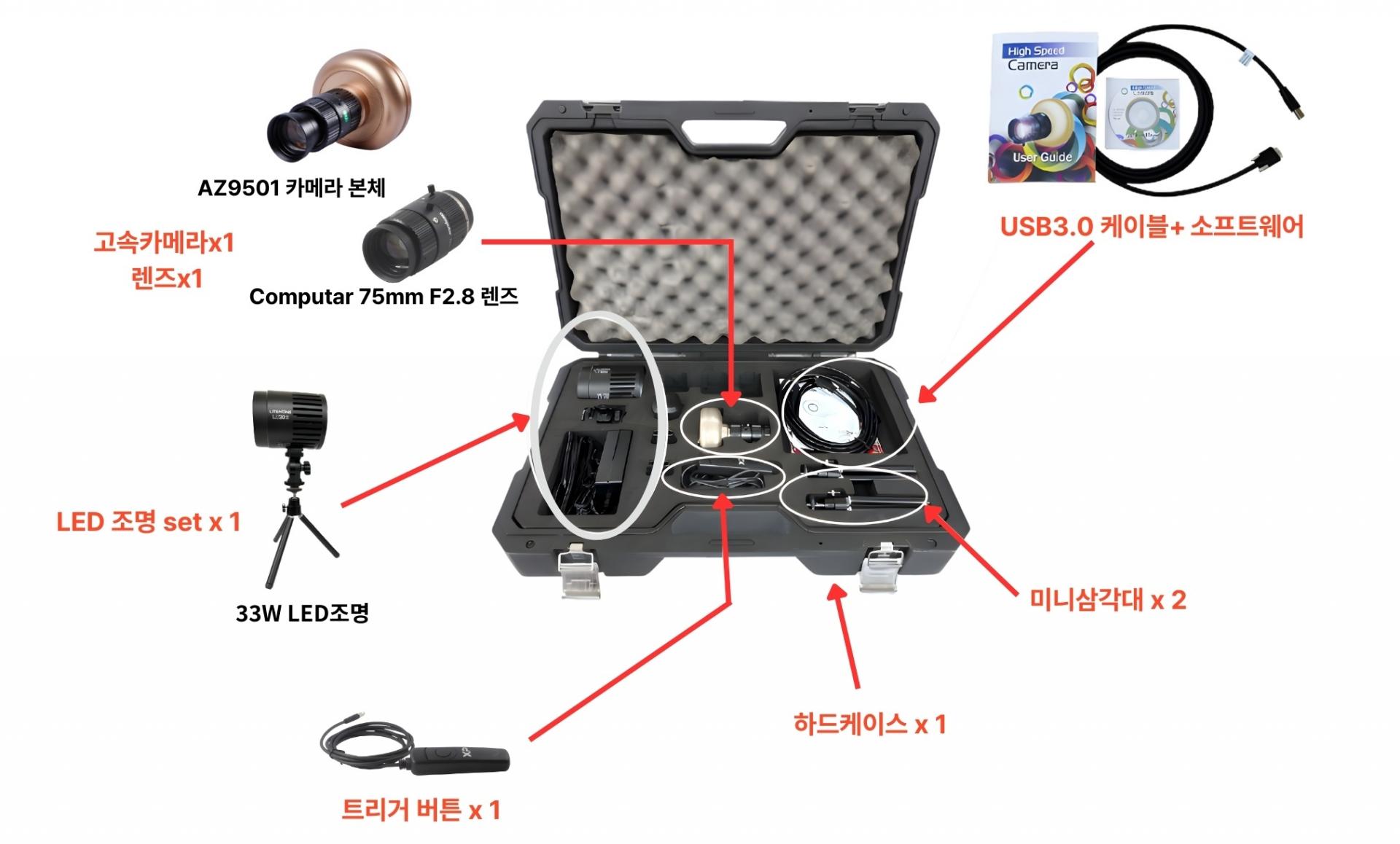

글머리 이미지 초고속카메라 AZ9501 풀 패키지 제공

        자주 묻는 질문

Q1. AZ9501은 어떤 용도로 사용하는 장비인가요?

A1. 눈으로 볼 수 없는 빠른 순간(밀리초 수준)을 정지 영상으로 분석하기 위한 고속카메라입니다. 회로차단기·기계부품 동작 확인, 파단·스파크 관찰, 스포츠 동작 연구 등 산업/연구/교육 전 분야에서 활용됩니다.


Q2. PC만으로 사용할 수 있나요? 별도 장비가 필요한가요?

A2. 네. USB 3.0 케이블 하나면 전원 공급과 제어가 모두 가능하여  외부 전원이나 별도 장비 없이 사용 가능합니다.


Q3. MP4 파일을 열면 프로그램이 종료됩니다. 왜 그런가요?

A3. MP4는 내보내기(Export) 용도이기 때문에  HiBestViewer에서 불러오기(Import) 기능을 지원하지 않습니다.  분석 기능은 반드시 BSI 원본 파일을 사용해야 합니다.


Q4. 촬영 속도는 어느 정도까지 가능하나요?

A4. 해상도에 따라 달라지며, 최대 2420fps까지 촬영할 수 있습니다.  (256×256 해상도 기준)


Q5. 외부 트리거 연동이 가능한가요?

A5. 가능합니다. 센서 또는 제어장치에서 신호를 받으면 정확한 타이밍에 자동 촬영할 수 있습니다. (Trigger-In / 수동 트리거 버튼 포함)


Q6. 소프트웨어 라이선스가 추가로 필요한가요?

A6. 아니요. 기본 제공되는 HiBestViewer 소프트웨어는  카메라와 함께 무료 라이선스로 제공됩니다.


Q7. 구성품에 무엇이 포함되나요?

A7. 렌즈, LED 조명, USB3.0 케이블, 리모트 트리거, 삼각대 2개, 하드케이스가 포함됩니다. 별도 구매 없이 바로 촬영 가능한 풀키트 구성입니다.
